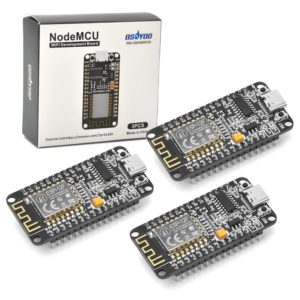

【プログラム】NodeMCUを使ってＬチカ

/*
  ESP8266 Blink by Simon Peter
  ESP-01モジュールの青色LEDを点滅させる
  このサンプルコードはパブリックドメインです。

  ESP-01モジュールの青色LEDはGPIO1に接続されています。
  (これはシリアル通信のTXDピンでもあるため、Serial.print()を同時に使用することはできません)

  このスケッチでは、LED_BUILTIN を使って内蔵LEDのピン番号を指定しています。
*/

// setup()関数：電源投入後やリセット後に一度だけ実行される初期設定用の関数です。
void setup() {
  // pinMode()関数で、LEDが接続されているピンのモードを設定します。
  // LED_BUILTIN：多くのボードで内蔵LEDが接続されているピン番号を指す定数です。
  // OUTPUT：このピンを「出力モード」に設定し、電圧をHIGHまたはLOWに制御できるようにします。
  pinMode(LED_BUILTIN, OUTPUT);
}

// loop()関数：setup()関数の実行後、繰り返し永続的に実行されるメインの関数です。
void loop() {
  // digitalWrite()関数で、指定したピンの電圧をHIGHまたはLOWに設定します。
  // ESP-01のLEDは「アクティブLOW」という方式で、LOWにすると点灯します。
  digitalWrite(LED_BUILTIN, LOW);   // LEDを点灯させる（電圧レベルはLOW）

  // delay()関数で、指定したミリ秒だけプログラムの実行を一時停止します。
  delay(1000);                      // 1000ミリ秒（1秒）待つ

  // 電圧をHIGHにすることでLEDを消灯させます。
  digitalWrite(LED_BUILTIN, HIGH);  // LEDを消灯させる（電圧レベルはHIGH）

  // 点灯時間と消灯時間を変えることで、動作を確認しやすくしています。
  delay(2000);                      // 2000ミリ秒（2秒）待つ
}

// 使用するピン番号を定義します
const int ledPin4 = 4;   // GPIO4

void setup() {
  // 各ピンを出力モードに設定します
  pinMode(ledPin4, OUTPUT);
}

void loop() {
  // 両方のLEDを点灯させます (HIGH)
  digitalWrite(ledPin4, HIGH);
  delay(1000); // 1秒待機

  // 両方のLEDを消灯させます (LOW)
  digitalWrite(ledPin4, LOW);
  delay(1000); // 1秒待機
}
